Planen Sie Anzahl Drehkreuze × 2 + 1 Biometrie-Leser ein: je einen X3BIO für Eingang und Ausgang sowie einen zusätzlichen Leser zum Einlernen beim Pförtner. Bei zwei Drehkreuzen sind das fünf Leser und bei vollständiger PoE-Versorgung fünf PoE-Injektoren. Verbinden Sie jeden Leser über einen eigenen Injektor mit einem RUT200 oder bündeln Sie mehrere Leser an einem RUT956. Alternativ versorgen Sie den X3BIO über +VDCIN und GND mit Strom; die Netzwerkverbindung bleibt erforderlich.
Schritt 1: Leser und Material einplanen
Ordnen Sie jedem Drehkreuz zwei X3BIO zu: einen für den Eingang und einen für den Ausgang. Planen Sie zusätzlich einen X3BIO beim Pförtner ein, an dem die Fingerabdrücke eingelernt werden.
Anzahl Biometrie-Leser = Anzahl Drehkreuze × 2 + 1
| Drehkreuze | Leser für Eingänge | Leser für Ausgänge | Leser beim Pförtner | Leser insgesamt | PoE-Injektoren bei vollständiger PoE-Versorgung |
|---|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 3 | 3 |
| 2 | 2 | 2 | 1 | 5 | 5 |
| 3 | 3 | 3 | 1 | 7 | 7 |
Für das Beispiel mit zwei Drehkreuzen benötigen Sie:
- 5 × X3BIO: vier Leser an den Drehkreuzen und einen beim Pförtner.
- 5 × passende PoE-Injektoren, wenn alle fünf Leser über PoE versorgt werden.
- 5 × RUT200, wenn jeder Leser einen eigenen Router erhält. Mit RUT956 können mehrere Leser einen Router gemeinsam nutzen.
- Ethernetkabel für die Verbindungen zwischen Router, Injektor und Leser sowie die jeweilige Stromversorgung für Router und Injektoren.
Bei direkter Gleichspannungsversorgung entfällt der PoE-Injektor für den jeweiligen X3BIO. Dafür benötigen Sie ein für die eingesetzte X3BIO-Ausführung passendes Gleichspannungsnetzteil.
Schritt 2: Anschlüsse am X3BIO zuordnen

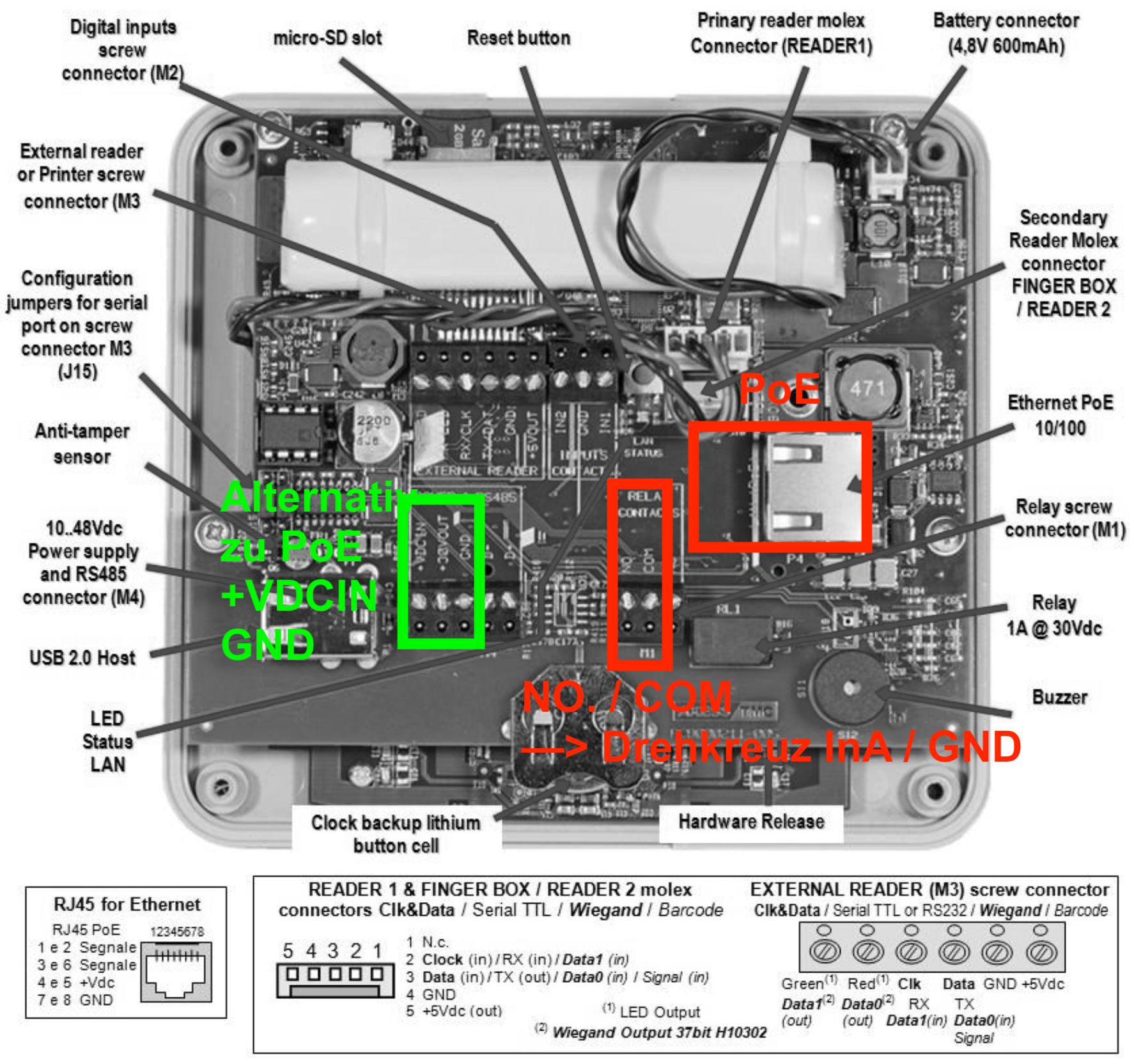

Identifizieren Sie die Anschlüsse anhand der folgenden Grafik.
| Anschluss am X3BIO | Verwendung |
|---|---|
| Ethernet / PoE (RJ45) | Netzwerkverbindung und bei der PoE-Variante zusätzlich Stromversorgung |
| +VDCIN und GND an M4 | Alternative Stromversorgung über ein Gleichspannungsnetzteil |
| NO und COM an M1 | Relaiskontakte für die Freigabe des Drehkreuzes |
Schritt 3: Netzwerk und Stromversorgung anschließen
Variante A: Ein RUT200 und ein PoE-Injektor je Leser
Verbinden Sie jeweils einen RUT200 und einen X3BIO mit einem PoE-Injektor:
- Verbinden Sie einen LAN-Anschluss des RUT200 mit dem Dateneingang des PoE-Injektors, häufig mit LAN oder Data In beschriftet.
- Verbinden Sie den PoE-Ausgang des Injektors mit der Ethernet-PoE-Buchse des X3BIO.
- Schließen Sie die für den Injektor vorgesehene Stromversorgung an und versorgen Sie den RUT200 über seinen eigenen Stromanschluss.
Verbindungsweg: RUT200 (LAN) → PoE-Injektor (Dateneingang → PoE-Ausgang) → X3BIO (Ethernet/PoE).
Verwenden Sie einen zur eingesetzten X3BIO-Ausführung passenden PoE-Injektor. In diesem Aufbau versorgt der PoE-Ausgang den X3BIO; der Router ist mit der Datenseite des Injektors verbunden. Die passive PoE-Einspeisung des RUT200 ist laut Herstellerangaben zum RUT200 nicht mit IEEE 802.3af/at/bt kompatibel.
Variante B: Mehrere Leser an einem RUT956 bündeln
An einem RUT956 können Sie mehrere X3BIO über die verfügbaren LAN-Anschlüsse anbinden. Verbinden Sie für jeden Leser einen LAN-Anschluss mit dem Dateneingang seines Injektors und dessen PoE-Ausgang mit dem jeweiligen X3BIO.
Je Leser gilt: RUT956 (LAN) → eigener PoE-Injektor → X3BIO.
Die gemeinsame Nutzung des Routers reduziert die Anzahl der benötigten Router. Bei PoE-Versorgung bleibt ein Injektor je Leser erforderlich – für fünf Leser also weiterhin fünf Injektoren. Wie viele Leser Sie direkt an einem Router anschließen können, hängt von den verfügbaren, als LAN nutzbaren Anschlüssen ab. Der RUT956 hat laut Herstellerübersicht drei LAN-Ports und einen als LAN konfigurierbaren WAN-Port; fünf Leser lassen sich daher nicht alle direkt an einem einzigen RUT956 anschließen.
Variante C: X3BIO ohne PoE mit Strom versorgen
Sie können den X3BIO alternativ über die in der Grafik grün markierten Klemmen an M4 versorgen:
- Verbinden Sie den Pluspol des passenden Gleichspannungsnetzteils mit +VDCIN.
- Verbinden Sie den Minuspol des Netzteils mit GND.
- Verbinden Sie die Ethernet-Buchse des X3BIO für die Datenübertragung direkt mit einem LAN-Anschluss des Routers.
Diese Versorgung ersetzt den PoE-Injektor für den betreffenden Leser. Nutzen Sie auch bei dieser Variante eine separate Stromversorgung für den Router.
Schritt 4: Relais mit dem Drehkreuz verbinden
Verbinden Sie bei den Lesern am Drehkreuz die Relaiskontakte NO und COM an M1 mit dem Freigabeeingang für die jeweilige Durchgangsrichtung. Die Anschlussgrafik zeigt die Zuordnung NO / COM → InA / GND:
| X3BIO | Drehkreuz im gezeigten Anschlussbeispiel |
|---|---|
| NO | InA (Freigabeeingang) |
| COM | GND des Freigabeeingangs |
Ordnen Sie den Eingangsleser der Eingangsrichtung und den Ausgangsleser der Ausgangsrichtung zu. Welche Klemme die jeweilige Richtung freigibt und wie sie beschriftet ist, entnehmen Sie dem Anschlussplan des eingesetzten Drehkreuzes. Die gezeigte Bezeichnung InA ist nicht pauschal auf beide Richtungen übertragbar.
Der zusätzliche Leser beim Pförtner dient dem Einlernen. Für diesen Einsatzzweck benötigt er die Netzwerk- und Stromverbindung; ein Relaisanschluss an das Drehkreuz ist nicht erforderlich.
