Wie hinterlege ich einen Lageplan für Lagerflächen?
- Vorab beachten
- Baustellenrolle mit der Berechtigung Kann Logistikdateien (inkl. Lageplan) erstellen
- Hier finden Sie die Funktion

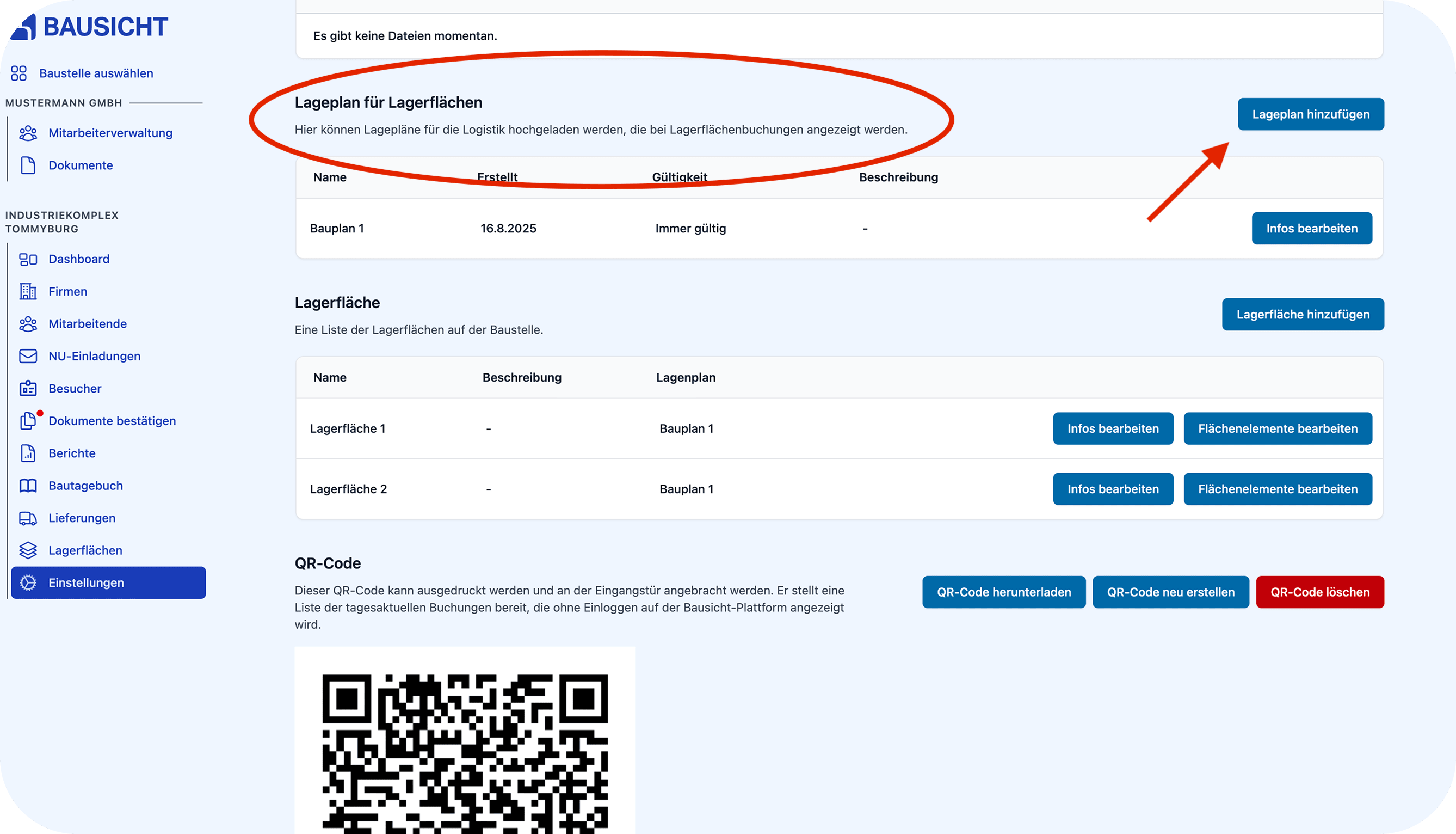

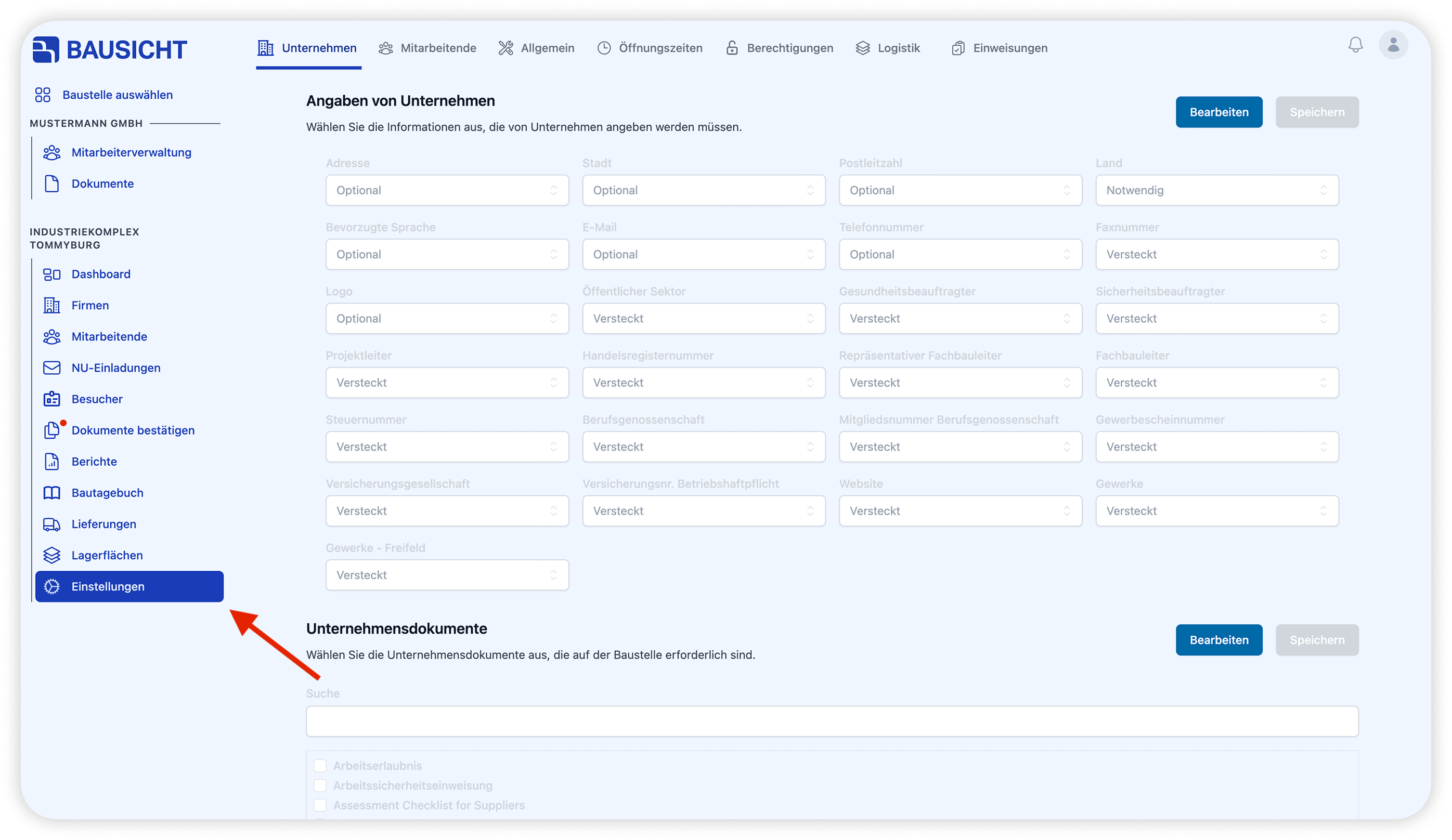

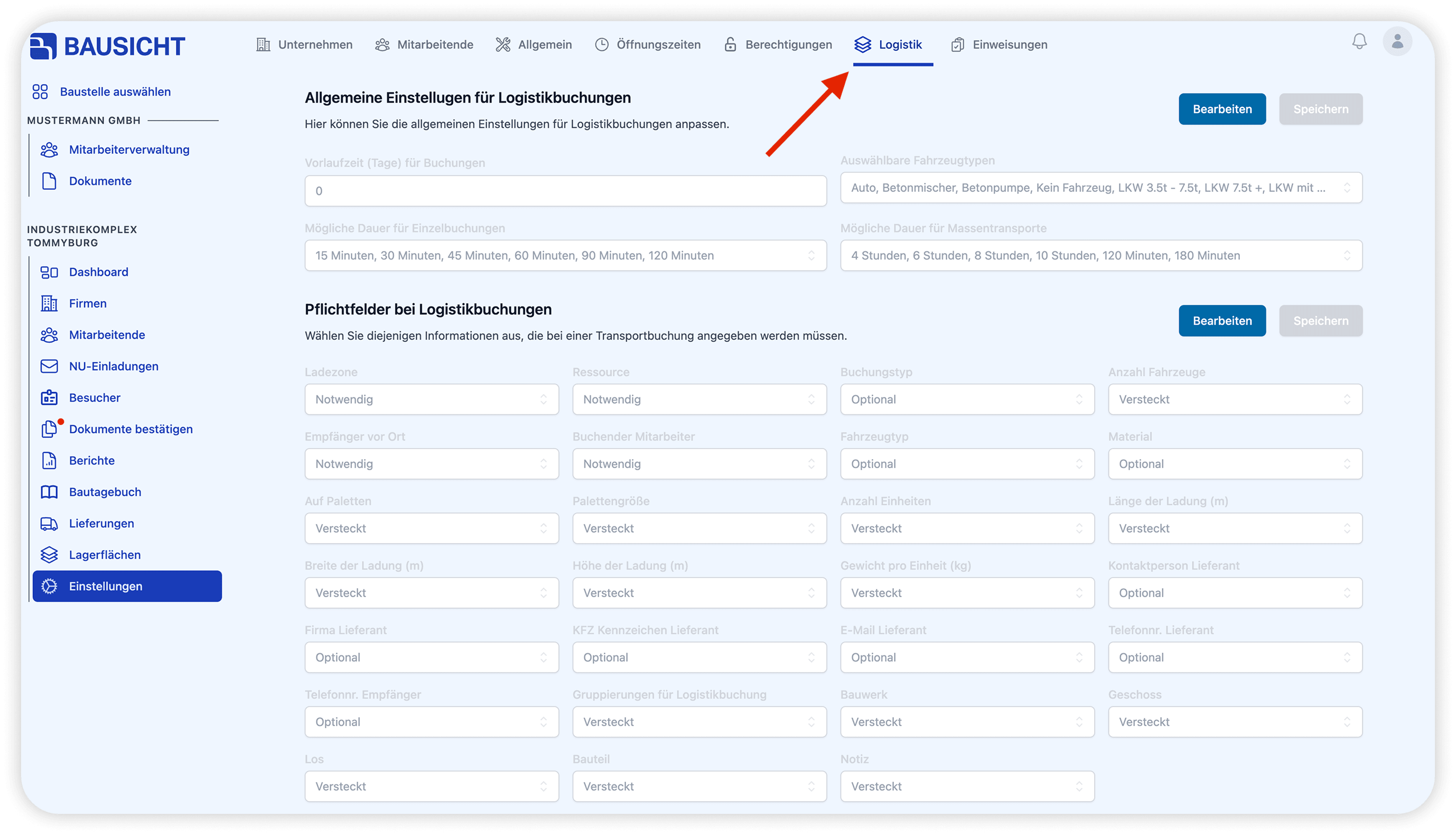

- Einstellungen → Logistik → Lageplan für Lagerflächen → Lageplan hinzufügen
- Daran erkennen Sie das Ergebnis
- Der hinzugefügte Lageplan ist für die Konfiguration von Lagerflächen hinterlegt.
Auf dieser Seite
Kurzantwort
Öffnen Sie Einstellungen → Lageplan und wählen Sie im Hinzufügen-Menü Lageplan hochladen. Laden Sie den Plan hoch, prüfen Sie die Vorschau und klicken Sie auf Speichern. Das Einrichten des gemeinsamen Lageplans befindet sich nicht mehr unter Einstellungen → Logistik.
Voraussetzungen
Zum Hochladen benötigen Sie die Berechtigung Kann Logistikdateien und Lagepläne hochladen. sowie Zugriff auf die Lagepläne der Baustelle. Die verfügbaren Einstellungsseiten und Aktionen richten sich nach Ihren Berechtigungen.
Plan hochladen

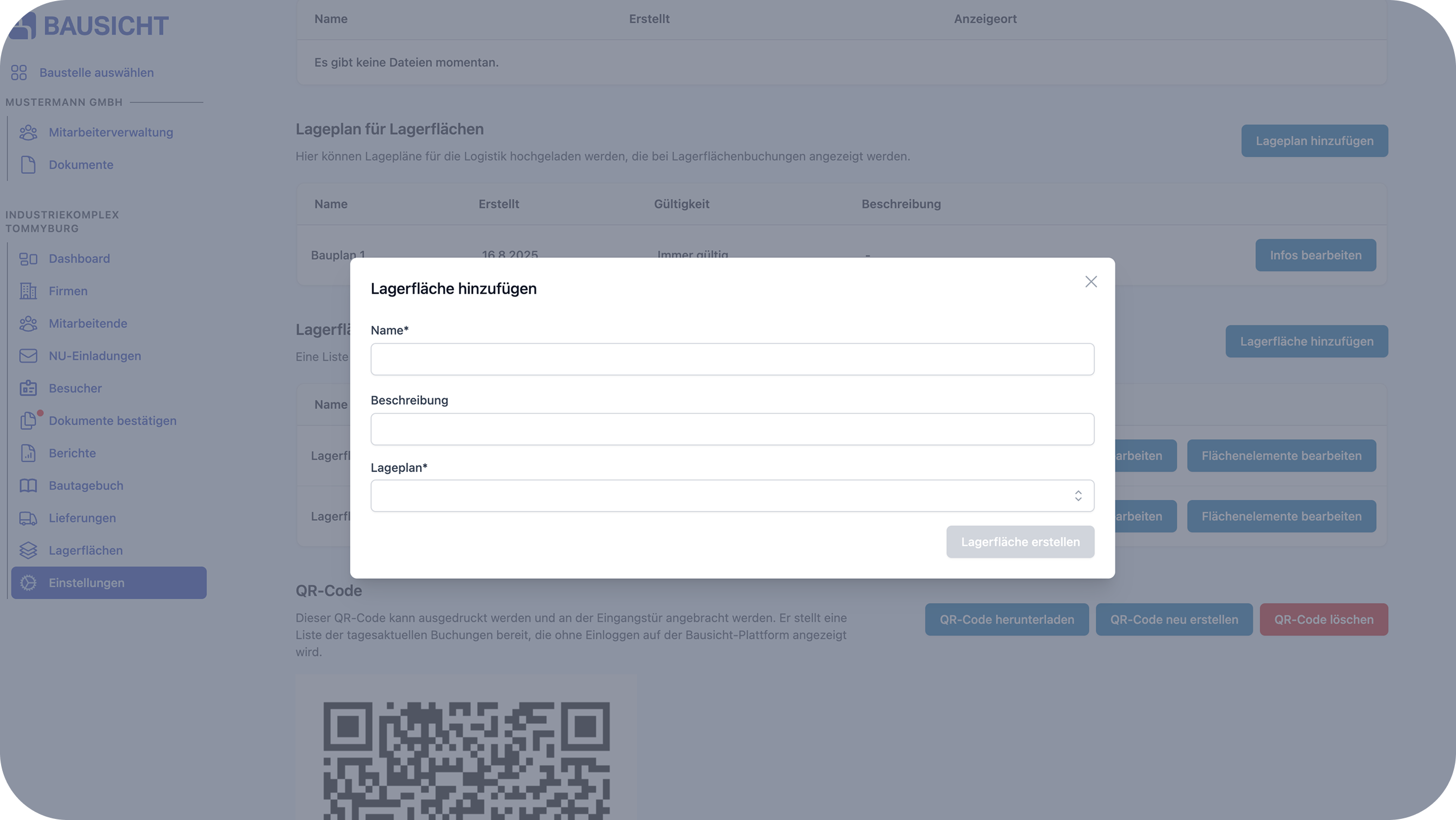

- Wählen Sie Lageplan hochladen. Unterstützt werden PDF, PNG, JPG und WebP.
- Bei einer mehrseitigen PDF wählen Sie die passende Seite aus.
- Entscheiden Sie, ob Sie Maßstab hinterlegen möchten. Ohne Maßstab können Sie den Plan als Orientierung verwenden. Für ein maßstäbliches Raster werden die passenden Maß- und Rasterangaben benötigt.
- Bei einem maßstäblichen Plan prüfen Sie die Druckmaße und geben den Maßstab an. Bei PDF-Dateien können die Druckmaße automatisch erkannt werden, nicht der Maßstab. Wenn Ihre Maße bereits den tatsächlichen Geländemaßen entsprechen, verwenden Sie Maßstab 1.
- Legen Sie bei Bedarf die Größe der Rasterelemente fest und wählen Sie, ob der Plan in Graustufen dargestellt werden soll.
- Prüfen Sie die Vorschau. Bei unzureichender Lesbarkeit können Sie die Erweiterten Qualitätseinstellungen anpassen und den Plan erneut verarbeiten.
- Klicken Sie auf Speichern.
Überarbeiteten Plan verwenden
Wählen Sie den bestehenden Plan und öffnen Sie Lageplan bearbeiten → Plan austauschen. Laden Sie die überarbeitete Datei hoch und prüfen Sie nach Weiter die Ansichten Bisher und Neu. Mit Plan austauschen übernehmen Sie das neue Bild.
Alle Flächen und Markierungen behalten ihre Position. Prüfen Sie deshalb, dass sie auch auf dem neuen Bild richtig liegen. Unter Gültigkeit bearbeiten Sie den Gültigkeitszeitraum; unter Frühere Planstände können Sie vorhandene ältere Bilder ansehen.
Lagerflächen und weitere Markierungen
Im gemeinsamen Lageplan können berechtigte Personen Lagerflächen, Ladezonen, Ladehilfen, Zufahrten beziehungsweise Tore, Sperrzonen und Hinweise einzeichnen. Die Leseansicht finden Sie unter Lageplan in der Baustellennavigation.
Allgemeine Logistikdateien wie das Logistikhandbuch laden Sie weiterhin unter Einstellungen → Logistik → Dateien hoch.
